Los orígenes deFusibles
La humilde mecha tiene una rica historia que se remonta a principios del siglo XIX, en los inicios de la ingeniería eléctrica. Fue durante este período que la gente empezó a comprender los peligros potenciales de una corriente eléctrica excesiva que no sólo podía dañar los circuitos y equipos eléctricos, sino también provocar incendios. ¿La solución? Un dispositivo que podría interrumpir automáticamente el flujo de electricidad cuando la corriente sea demasiado excesiva. Pero, ¿cómo surgió este dispositivo?
Alrededor de 1864, los primeros dispositivos de este tipo aparecieron en forma de alambres fusibles o placas delgadas. Estos componentes fueron diseñados para fundirse cuando la corriente excedía un cierto umbral, deteniendo efectivamente el flujo y protegiendo tanto los circuitos como los equipos. Esto marcó el nacimiento del fusible como dispositivo de protección eléctrica.
Tecnología de fusibles: de Edison a la actualidad
En 1890, el renombrado inventor Thomas Edison obtuvo una patente para el fusible eléctrico, consolidando aún más su lugar en la ingeniería eléctrica. El diseño de Edison se basó en un cable conductor, una solución sencilla pero eficaz.
Desde entonces, la mecha ha evolucionado considerablemente. Particularmente en la segunda mitad del siglo XX, con el avance de la tecnología electrónica, el diseño de los fusibles se volvió más preciso y confiable. Los fusibles actuales se pueden personalizar según requisitos específicos, como características de corriente, características de tiempo y capacidad de corte, para proporcionar una protección eléctrica eficiente y precisa.
Pero, ¿cómo es el fusible moderno y cómo funciona?

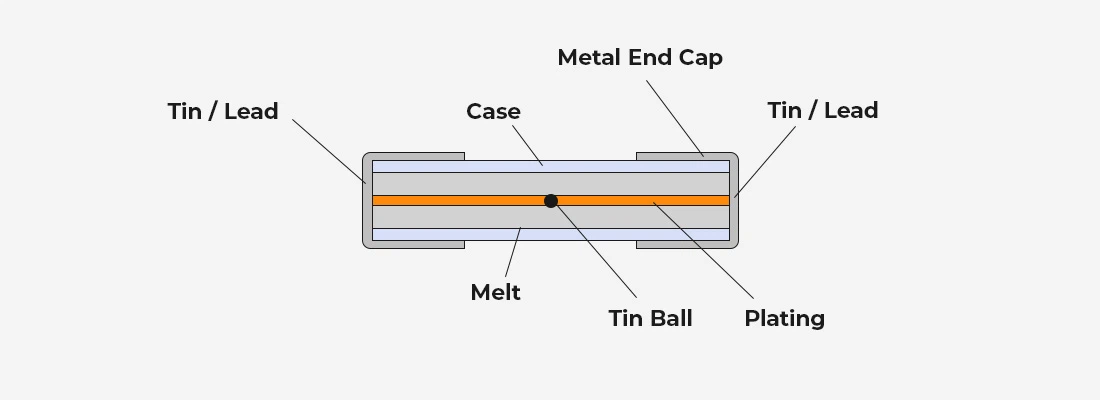

La anatomía de un fusible
El fusible típico consta de varios componentes esenciales:
Fusible:Este es el corazón de la mecha. Hecho de alambre de metal o aleación con un punto de fusión bajo y alta resistencia, está diseñado para fundir y desconectar el circuito cuando la corriente excede su capacidad nominal.
Portafusibles:Este componente aislante aloja y asegura el cable del fusible, brindando soporte y conexión para el fusible, al mismo tiempo que protege al usuario de posibles descargas eléctricas.
Tapa de fusible:Ubicada en la parte superior del fusible, esta cubierta protectora protege el fusible de influencias externas y evita el contacto accidental con los componentes eléctricos.
Base del fusible:Este componente, que actúa como conector para el fusible, normalmente se encuentra dentro del circuito. Permite la inserción y extracción del fusible y garantiza una conexión eléctrica sólida.
Indicador de fusible:Algunos fusibles tienen un indicador para mostrar si el fusible está funcionando correctamente. Cuando el fusible se funde, el indicador indica que es hora de reemplazarlo.

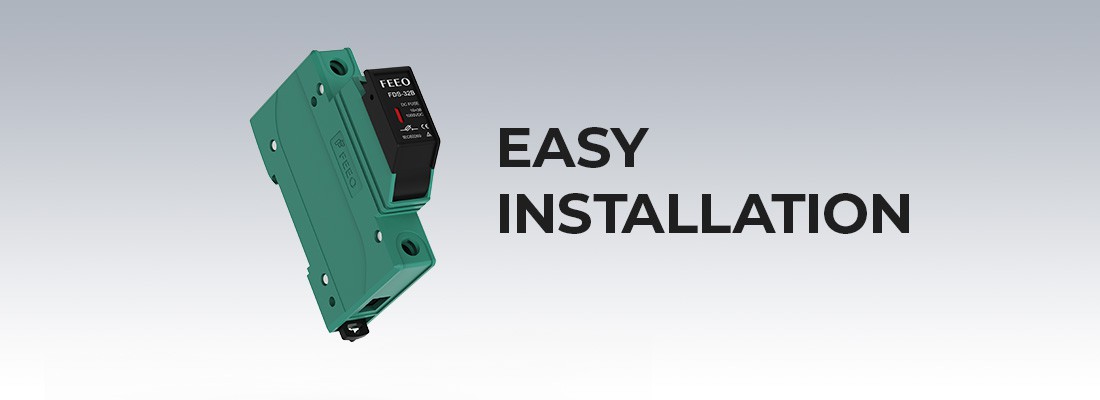

Comprender las características de los fusibles
A la hora de elegir un fusible, es fundamental comprender sus características clave:
Tensión nominal:Esto determina la capacidad de un fusible para suprimir arcos después de abrirse. El voltaje nominal del fusible debe ser al menos tan grande como la fuente de voltaje del circuito protegido, que generalmente oscila entre 125 V y 600 V para un sistema de bajo voltaje.
Corriente nominal:Esto representa la corriente máxima que un fusible puede transportar con seguridad. La corriente nominal de un fusible no debe exceder la capacidad de carga de corriente del cable en el circuito. Por ejemplo, si un cable tiene una corriente nominal de 15 A, el tamaño del fusible no debe excederla.
Clasificación de interrupción:Esta es la corriente máxima que un fusible puede interrumpir de forma segura sin estallar ni formar arcos. Esta clasificación indica las condiciones de alta corriente que el fusible puede interrumpir de manera segura, lo cual es crucial para evitar la destrucción de alta energía en caso de un cortocircuito.
Fusibles y disyuntores: una comparación
Los fusibles y los disyuntores son guardianes del circuito y lo protegen de problemas como sobrecargas y cortocircuitos. Aunque sus objetivos son los mismos, tienen algunas diferencias en sus principios de funcionamiento, características y aplicaciones.
Los fusibles son dispositivos simples y confiables que protegen los circuitos mediante calentamiento y fusión, caracterizados por una respuesta rápida. Son económicos y ampliamente aplicables a diversas aplicaciones de circuitos. Sin embargo, los fusibles deben reemplazarse manualmente, no pueden ajustar la corriente nominal y no tienen una indicación clara de falla cuando se funden, lo que requiere inspección.
Los disyuntores, por otro lado, son interruptores inteligentes que protegen los circuitos mediante fuerza electromagnética e interruptores de contacto. Son reutilizables, se pueden restablecer manual o automáticamente y no es necesario reemplazarlos. Los disyuntores suelen tener una función de indicación de fallo, que indica si se ha activado la protección contra sobrecarga. Además, los disyuntores tienen configuraciones de corriente nominal ajustables, son más flexibles y se adaptan a diferentes necesidades actuales.
Entonces, ¿cuál es la mejor opción, un fusible o un disyuntor? La respuesta depende de las necesidades específicas y los requisitos de seguridad de su circuito. Los fusibles son ideales para la protección de circuitos simples y son económicos, pero requieren reemplazo e inspección manuales. Los disyuntores, con su reutilización, ajuste flexible e indicación de fallas, son adecuados para una variedad de rangos de corriente y escenarios de aplicación.
En conclusión, ya sea que elija un fusible o un disyuntor, comprender su funcionamiento, beneficios y limitaciones puede garantizar que tome la decisión correcta para la seguridad y eficiencia de su circuito.
